Description

• Bande passante RF 470 à 698 MHz pour couvrir de nombreuses configurations HF avec une seule antenne.

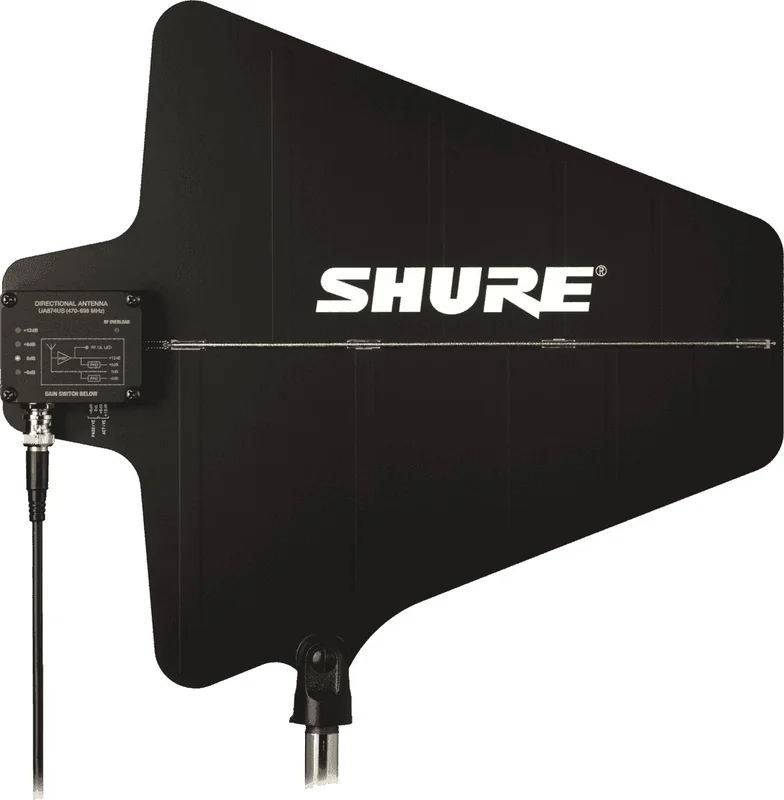

• Antenne log-périodique directive (directivité horizontale 70deg) pour mieux  » viser  » la zone de jeu et limiter les signaux indésirables.
• Amplification intégrée avec sélecteur externe 4 positions : -6dB, 0dB, +6dB ou +12dB, idéal pour ajuster le niveau selon la longueur de câble et l’environnement RF.
• LED de saturation RF avec seuil de détection à -5 dBm pour repérer rapidement un niveau d’entrée trop élevé.

Cette antenne large bande s’inscrit dans la logique des systèmes HF professionnels : améliorer la stabilité de réception, optimiser le rapport signal/bruit et faciliter le placement d’antenne, notamment lorsque les récepteurs sont en rack ou éloignés de la zone de performance. Son format log-périodique permet de concentrer la captation vers la scène, un atout utile dès que l’environnement est chargé (multiples émetteurs, interférences, réflexions).

Elle s’adresse aux utilisateurs de systèmes HF (voix, instruments, conférences, théâtre, prestations live) qui souhaitent gagner en portée et en régularité, ou simplement mieux contrôler la couverture. Elle est particulièrement pertinente en diversité (Diversity) avec deux antennes, pour sécuriser la réception lors des déplacements et limiter les décrochages.

Sélecteur de gain 4 positions

Le sélecteur de gain externe permet d’adapter précisément le niveau envoyé au récepteur : compenser une perte due à un câble coaxial long, ou au contraire réduire le gain si le niveau RF est déjà élevé. Ce réglage aide à conserver une chaîne RF propre, sans sur-amplification.

LED de saturation RF

La LED de saturation sert de repère terrain : si l’entrée RF est trop forte (seuil -5 dBm), vous pouvez ajuster le gain ou revoir le positionnement afin d’éviter la saturation et ses effets (perte de marge, instabilité, baisse de performance).

Alimentation via câble coaxial selon les récepteurs

Les récepteurs BLX4RE, SLX4E, SLXD4E, SLXD4DE et QLXD4E nécessitent un adaptateur UABIAST-E pour alimenter chaque antenne via le câble coaxial (prévoir deux adaptateurs pour une réception Diversity).

Caractéristiques techniques

• Catégorie : accessoire récepteur
• Type : antenne active

• Connectique : BNC

• Dimensions (mm) : 316 x 359 x 36 (H x L x P)
• Poids : 317 g

• Bande passante RF : 470 à 698 MHz
• Gain antenne : 7,5dBi
• Gain amplificateur : -6dB, 0dB, +6dB ou +12dB
• Directivité H : 70deg
• LED de saturation : seuil de détection à -5 dBm
